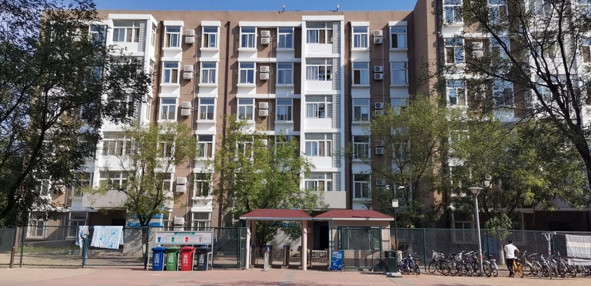

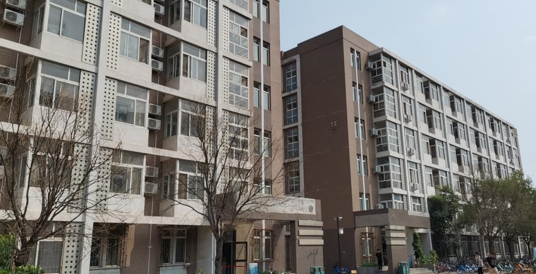

天津師範大學占地麵積3500畝、建築麵積86萬平方米。現有2個學部，20個學院，17個直屬單位。現有72個本科專業，8個博士學位授權一級學科，1個教育專業博士學位授權點，33個碩士學位授權一級學科，16個碩士專業學位類別。擁有學生公寓44棟（不含留學生樓），6868個宿舍，為了能給學生提供更好的住宿條件，19年底開始籌劃學生公寓空調係統的組建。2020年5月開始全麵安裝，六月底全部調試完成交付使用。

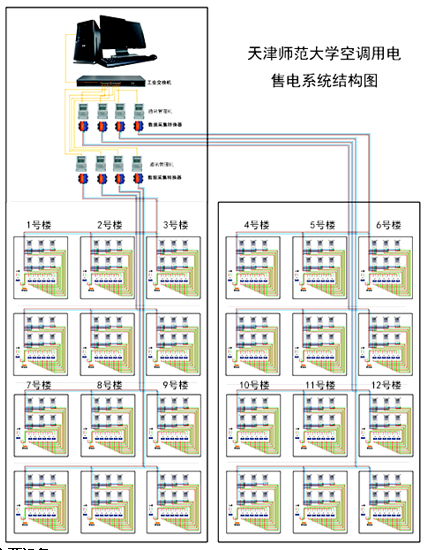

係統結構：
    係統采用“管理站—局域網—485總線”的三級B/S架構。主要由服務器、數據網關、智能電表、通訊管理機，遠程售電管理係統、web頁麵係統，微信充值查詢係統等幾部分組成，對每個宿舍用電售電，遠程控製，數據的存儲、查詢與展示。

主要設備：
導軌式智能電表技術參數：
1．確度等級：1級                             2.電流變化引起的誤差極限：-2.0%≦γ≦+2.0%
3.電壓改變影響（1.1un和0.9un時）≦2.0%       4.頻率改變影響≦1.0%
5.溫度改變影響≦0.1%/℃                      6.溫升影響：≦30K
7.功率消耗：電壓線路有功功率消耗：3W         8.電磁兼容性符合國家標準要求
9.具有一進一出單路控製功能
10.采用優化MCU設計及先進成熟的嵌入式軟件，具有獨立存儲功能，可存儲電表運行數據及係統設定參數。
11.采用高精度計量芯片，計量精度達1.0級以上，具有正向有功電能、反相有功電能計量功能。
12.具備惡意負載學習型設別功能，實現設置不同的負載識別範圍，準確識別惡性負載的同時又可人性化設置學校允許使用的電器（如飲水機，空調），確保安全用電功能。
13.具有獨立RS-485通訊接口，自定義通訊協議。RS485接口具有防雷電和380V電壓串入損壞通信接口保護功能
14.具有測量、記錄、當前模塊電表的功率、功率因素等運行參數。
15.具有光電隔離設計，有效防止雷擊、浪湧等破壞性幹擾。
16.具有空調正常使用的同時確保違章電器自動識別。

通訊管理終端技術參數：

1. 具有斷電原因顯示功能。學生因惡性負載斷電、欠費斷電、低電量報警斷電、超負載斷電等都會顯示斷電原因，方便用戶一目了然了解因斷電原因。
2. 手動售電功能。因設備線路故障，無法進行遠程聯網售電，用戶使用IC卡刷卡售電。解決了因設備線路問題造成的無法售電。
3. 紅外查詢售電等功能。費控終端配備了手持遙控器，用戶可通過紅外遙控器進行用戶狀態查詢、斷電原因查看等功能。
4. 設置透支電量。可人工輸入透支電量，放置用戶因欠費斷電造成的無法用電等功能。最大程度的做到人性化管理，便於因斷電造成的無法用電從而引發的糾紛。
5. 預付費和後付費切換功能。用戶可設置預付費模式和非預付費模式，便於切換完成兩種模式的切換功能。
6. 通訊狀態顯示。費控終端可實時顯示通訊狀態的實時通訊情況，便於查看表的通訊狀態，便於後期的排查和維修。
7. 可以使用遙控器控製顯示用戶的剩餘、累計、總購的查看。費控終端能實時顯示每一用戶的剩餘電量、累計用電、總購電量。便於用戶實時查看

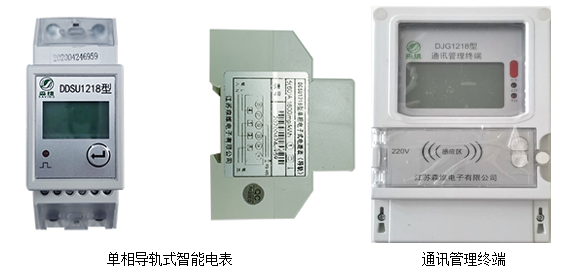

產品圖片:

web係統功能：
1.B/S架構網絡版，可以支持多個管理終端同時管理，管理終端無需安裝相應的管理軟件，隻要打開數據服務器的網絡地址，輸入登陸名、用戶密碼和相應的驗證碼即可登陸。
2.係統支持 Win7 WINDOWS Server2008/2012 WIN10等主流操作係統，數據庫應采用MS SQL Server2000/2008數據庫係統且能穩定運行。。
3.經授權人員可實現通過計算機、平板電腦、手機、移動端等能遠程實現：實時監測、查詢、各相參數設置、表具的開關電操作。
4.惡性負載
自動識別功能：全時段監控、功率因數監控、自動恢複供電設置、防限電插座識別監控等。
當某個宿舍使用一個功率因數閥值大於等於0.997的電器時，或者瞬間啟動功率大於150瓦時，電表自動跳閘），電表自動跳閘，並記錄報警/跳電原因、報警/跳電時惡性負載的功率、當日累計報警/跳電次數，供上位機抄錄。
5.查詢功能
已授權管理員可以組合不同條件進行批量查詢，比如可以選時間、用電量、單個或多個樓棟、單個或多個樓層、單個或多個寢室等條件查詢相關用電情況、充值情況、剩餘電量、違章用電情況等；查詢結果可以直接按照區域（樓宇、樓層、房間號等）排序打印或導出成excel格式的電子文檔。
對於一些常用的功能（如違章用電、低電量（可自主設置相應電量值）提醒、故障電表、網絡故障等），在軟件界麵設計快捷查詢按鈕，並將查詢結果按照區域（樓宇、樓層、房間號等）自動排列顯示及打印。
6.通知功能
斷電通知功能（現場維修斷電或學生違章用電引起的斷電）。
7.預付費、後付費收費模式
電表具備預付費、後付費兩種收費模式，並且兩種模式可以很方便地實現轉換。
8.充值退費
充值：
（1）收費金額或補助金額存入賬號和電表補正餘額後，係統自動打開電閘。並能打印收費單據（是否打印管理員可設）
（2）充值方式：A、管理員人工充值      B、微信支付方式充值
退費：
（3）當學生畢業時或者整體搬遷時，如電表內仍有餘額，可以將預繳金額（補助金額不退）退還學生，然後將電表餘額自動“歸零”。並打印相應的單據。
（4）退費方式：管理員人工退費
（5）手動售電功能。
9.補助電量：可實現根據按人數和房間基本補助設置不同補助電額度（如研究生與本科生）
10.換表功能：當某一個電表發生故障需要更換時，軟件提供換表功能，記錄舊表底數和新表底數並自動結算舊表數據和費用，並將信息記錄到新換電表上。
11.定時開關控製
11.1電表具備定時開關電功能，該功能可設定為啟用、關閉兩種狀態。每天可以設置4個定時開關時間段。係統可成批地對全部或部分電表進行設置，也可單獨地對個別電表進行設置。
11.2該功能可按照要求進行設置不同時段開關控製。
12.定時限流：可根據學校作息時間對學生房間進行分時段的不同的用電總功率的設置和調整、定時限流控製（如晚11：30到第二天早上6:00之間將電流設置為1A\220W,這樣在此時間段內電腦等便不能使用,而電風扇可以通宵使用,早上6：00後恢複平時正常供電狀態），功率大小可調。
13.批量清零：管理員可批量選擇區域（樓宇、樓層、房間）對相應電表的用電數據、預付費等相應參數分別批量清零，並能夠對相應信息進行保存。
14.報表功能
係統具有豐富完整的報表體係，以供相關部門和人員查詢、打印，可以轉存為XLS格式的文檔供保存及打印。
補助電發放記錄及統計、繳費充值記錄及統計、圈存機充值記錄及統計、退費記錄及統計、用電結算扣費記錄及統計、每月用電量統計、阻性負載跳閘記錄及統計、超負荷跳閘記錄及統計。以上報表均能按校區、區域、樓棟、樓層、房間分別進行統計產生日報、周報、月報、年報等報表。繳費充值記錄應能按操作員、充值站點等形成日報、周報、月報、年報等報表。
15.數據安全及備份
係統具備高強度的加密算法，數據傳輸過程全部為密文傳輸，保證數據安全。
係統具有完整的操作日誌，詳細記錄每位操作員進入、退出係統的時間，以及進入係統後進行的每一步操作。
係統數據庫實時備份到不同的硬盤目錄下，保證係統數據庫的安全性。用電數據在智能計量控電模塊、數據網關、後台數據服務器中均進行存儲，三層備數據備份結構。後台管理軟件具有完備的數據庫管理能力，確保用電數據長時間安全存儲，管理者可隨時查詢曆史數據。具有導出數據、安全備份及數據統計分析功能。

1、軟件啟動步驟

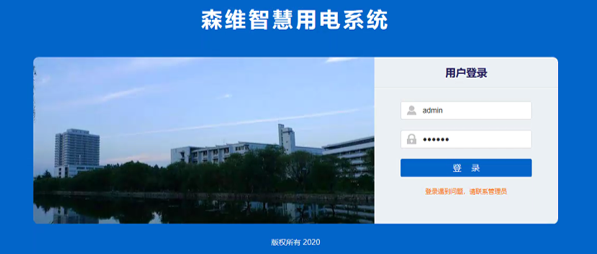

打開瀏覽器(IE10以上,Firefox, Chrom)地址欄輸入: 對應地址回車，打開登錄頁麵:

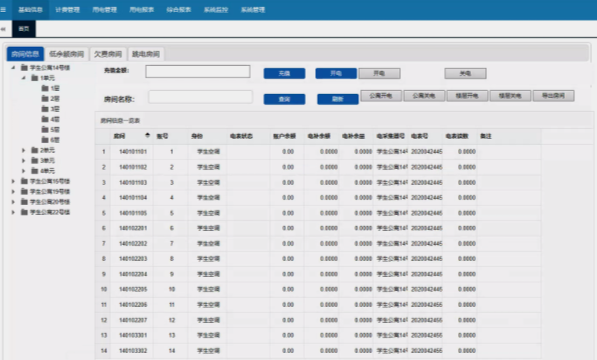

2、輸入您的用戶名、密碼，點擊[登錄]，進入主界麵:

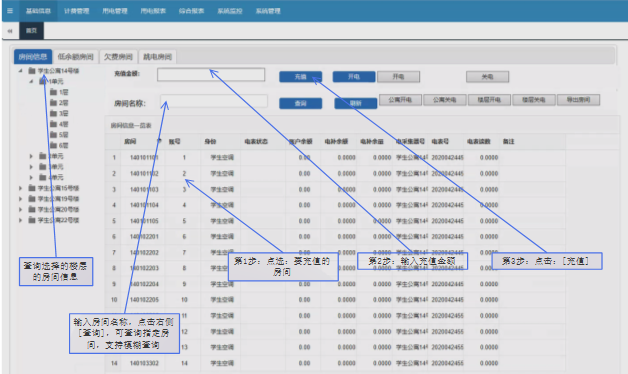

3、充值購電
在主界麵上選擇房間，輸入充值金額，確定保存，後台會自動將金額寫入電表。

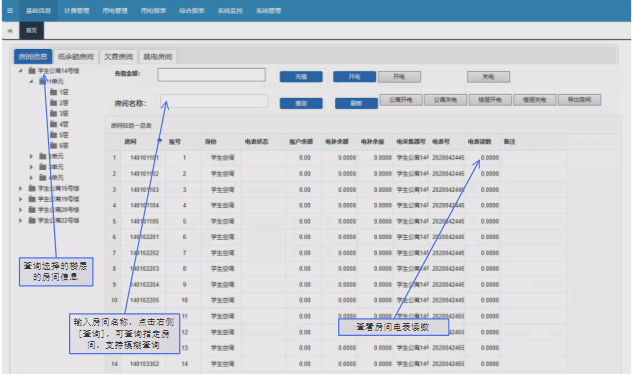

4、查看房間電表讀數

5、查看購電記錄:

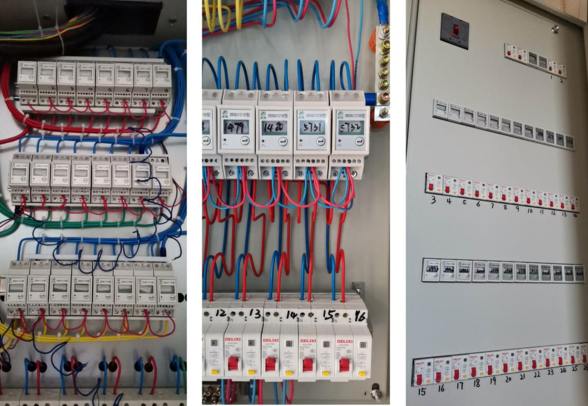

6、安裝現場：
