球墨鑄鐵管在水利工程中的抗震性能與安裝要點

球墨鑄鐵管（Ductile Iron Pipe, DIP）因其高強度、韌性和耐腐蝕性，在水利工程（尤其是地震多發區）中應用廣泛。以下是其抗震性能分析及關鍵安裝要點：

一、抗震性能核心優勢

材料特性

高延展性：球墨鑄鐵延伸率≥10%（普通鑄鐵僅2-5%），可通過塑性變形吸收地震能量。

強度儲備：抗拉強度≥420MPa，是灰鑄鐵的2倍以上，能承受地裂縫引起的拉伸變形。

結構設計

柔性接口：采用T型/K型橡膠圈承插連接，允許軸向位移（10-15mm）和角偏轉（3-5°），避免剛性斷裂。

自錨能力：通過接口摩擦力和土體約束形成"管-土共同作用"體係，日本阪神地震中未出現接口脫開案例。

實測表現

日本規範（JIS A 5303）驗證：可承受0.6g（相當於裏氏7級）地麵加速度而無泄漏。

汶川地震數據顯示：球墨鑄鐵管損壞率僅為PVC管的1/8。

二、抗震安裝六大要點

1. 地基處理

軟土區：需換填砂礫石（厚度≥300mm）+ 壓實度≥95%（標準擊實試驗）。

液化區：采用碎石樁或水泥土攪拌樁加固，防止地震時地基失效。

2. 管溝開挖

寬度控製：D+500mm（D為管徑），過寬會降低側向土體約束力。

基底平整度：高差≤20mm/2m，避免管道懸空產生應力集中。

3. 管道敷設

承插方向：插口端朝向水流方向（地震時水壓可增強密封性）。

橡膠圈潤滑：使用食品級矽脂（嚴禁黃油），確保位移補償能力。

5. 抗震配件選用

防脫卡箍：在斷層帶每20m增設1個（抗拔力≥1.5倍管重）。

可曲撓接頭：與建築物連接處必須采用，補償差異沉降。

6. 特殊地段處理

活動斷層：改用鋼管+套管（預留200mm變形縫）。

高陡邊坡：設置混凝土止推墩（間距≤30m）。

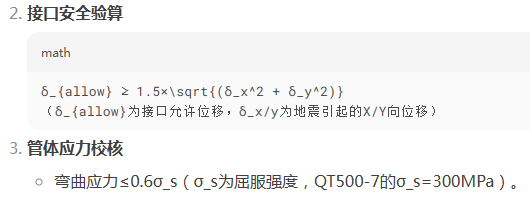

三、抗震驗算關鍵參數

地震波輸入

按GB 50011-2010取設防烈度對應的地震動參數（如8度區α_max=0.2g）。

四、維護與檢測

震後檢查

使用內窺鏡檢測接口橡膠圈是否脫位（重點關注45°角偏轉處）。

長期監測

在斷層帶安裝應變計（監測周期≤6個月）。

工程建議：地震設防烈度≥7度的區域，優先選用DN100-DN600球墨鑄鐵管，配合柔性接口設計。
